Mesures de l'absence de court-circuit
Afin d'assurer la sécurité des biens on se doit de vérifier la qualité de réalisation du câblage.
Un contrôleur d'installation peut être utilisé ou un multimètre (analogique ou numérique) en position ohmmètre.

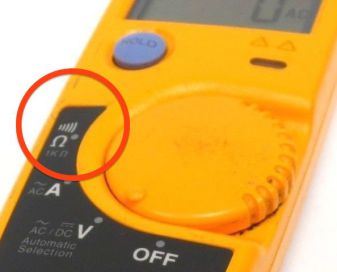

Pour l'utilisation d'un multimètre il faut choisir le calibre ohmmètre.
La mesure est effectuée hors tension et l'on doit mesurer la résistance entre chaque conducteurs actifs du circuit de puissance (Phase-Phase ou Phase-Neutre) et au primaire du transformateur mais aussi au secondaire du transformateur (enroulements primaire et secondaire).
Pour le circuit de puissance entre chaque conducteurs actifs (Phase-Phase ou Phase-Neutre) :

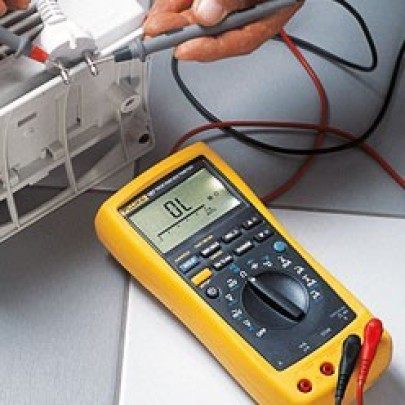

Le multimètre doit afficher : "OL."
Pour l'enroulement primaire du transformateur : R= 50Ω
Pour l'enroulement secondaire du transformateur : R= 7Ω
