Préparation des opérations de réalisation, de mise en service et de maintenance

Les zones d'environnement a proximité de pièces nues sous tension (PNST) dépendent du niveau de tension de l'installation, de son type et de sa position. Ces zones sont définies entre des distances réglementaires établies a partir des PNST accessibles.

L'analyse du risque électrique dans l‘environnement, préalablement à tous travaux, est indispensable. Elle doit se traduire par une évaluation précise des distances et une détermination des zones à. risque dues à la présence de PNST.

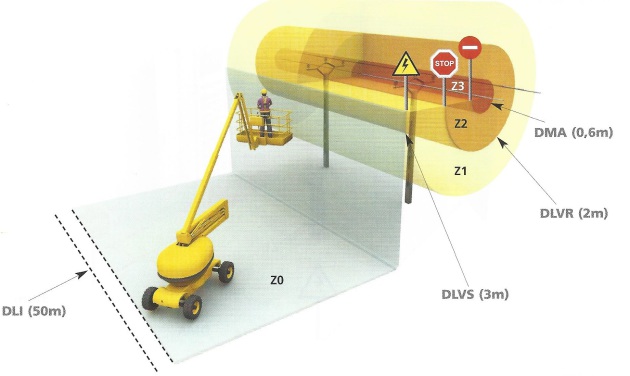

Les zones d'environnement sont délimitées par des distances parfaitement définies et qu'il faut impérativement respecter :

- DLI (Distance Limite d‘Investigation) est fixée a 50m d'une PNST en champ libre,

- DLVS (Distance Limite de Voisinage Simple) définie la limite extérieure de la zone 1

- DLVR (Distance Limite de Voisinage Renforcé) définie la limite extérieure de la zone 2,

- DMA (Distance Minimale d‘Approche) définie la limite extérieure de la zone 3 en HT et de la zone 4 en BT.

Dans le cas de canalisations isolées, on définie une distance limite particulière :

La DLAP (Distance Limite d'Approche Prudence) qui détermine la limite au-delà de laquelle il faut prendre des précautions pour ne pas blesser ou déplacer le câble isolé sous tension. Cette distance est fixée à 0,5 mètre pour les câbles enterrés et pour les canalisations visibles ou encastrées.

A l'intérieur de la limite d'incertitude de 1,5m, des précautions particulières peuvent être prises en fonction du type de travail entrepris.

Dans le cadre des travaux du BTP il est impératif de prendre en considération les distances a respecter pour effectuer des travaux en sécurité.
