Interverrouillage et asservissement
Dispositif physique servant à ordonnancer les manœuvres électriques pour éviter les accidents.

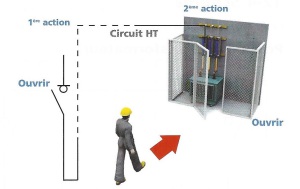

Ouvrir la porte d'un local abritant un transformateur après avoir ouvert l‘interrupteur d‘alimentation par exemple.
Il existe 2 types d'interverrouillage :
Normalisé
Complémentaire
Interverrouillaqes Normalisés
Les inter-verrouillages normalisés sont obligatoires pour l'accès ou la coordination.
Ils sont définis par les normes NF C 13—100 et NF C 13-200.
Exemple :
Opération | N'est rendu possible que si |
|---|---|
Accès à l'intérieur de chaque cellule | Le dispositif de sectionnement de la cellule est ouvert et le (ou les) sectionneurs de terre éventuel(s) de la cellule est (sont) fermés. |
Fermeture de la porte de chaque cellule | Le (ou les) sectionneur(s) de terre est (sont) fermé(s). |
Accès aux fusibles dans un poste double dérivation simplifiée | Les deux interrupteurs-sectionneurs des cellules ARRIVÉE sont ouvert(s) et sectionneurs de terre fermés. |
Interverrouillages complémentaires
Ces interverrouillages sont créés par chaque établissement comme par exemple:
Arrêter un moteur (circuit de commande) avant de couper l'alimentation (circuit de puissance).
Mettre en marche un groupe électrogène avant de couper le disjoncteur général.
Deux méthodes sont utilisées :
L‘asservissement mécanique
Ex : Autorisation d'ouverture d‘une porte de cellule par mise à la terre.
L'asservissement par clé
Ex : Autorisation de fermeture d‘un sectionneur de terre HT par ouverture d'un disjoncteur sectionneur BT.
Principe du verrouillage par clé :
Représentation schématique :
