Moyens de protection pour manœuvre et travaux

Les manœuvres et les travaux hors tension sont les opérations parmi les plus courantes.

Les travaux sous tension sont moins fréquents et font l'objet d‘une formation spécifique auprès d'organismes agréés par le comité des travaux sous tension (ils ne sont pas abordés dans ce stage).

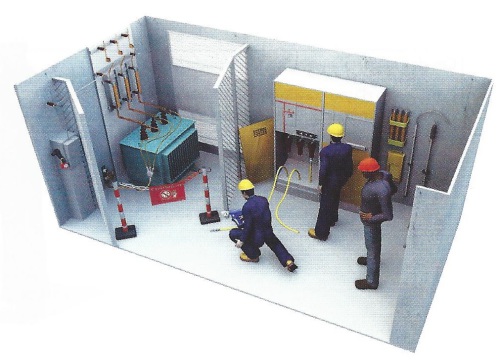

Travaux hors tension

Les travaux hors tension sept ceux se déroulant sur une installation préalablement consignée.

Habilitations pour travaux en haute tension

Les travaux en haute tension sont effectués et dirigés par des personnes habilitées H :

  • H1, H1V exécutant

  • H2, H2V chargé de travaux

  • HC chargé de consignation

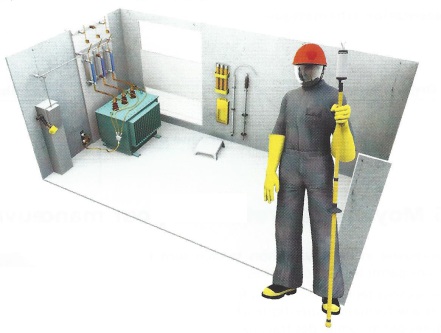

Consignation

Comme en basse tension la consignation électrique est réalisée selon les mêmes règles impératives :

  • séparation électrique de l'installation,

  • condamnation en position ouverte,

  • identification,

  • vérification d'absence de tension,

  • mise à la terre et en court-circuit.

Cette procédure doit être effectuée par un chargé de consignation habilité HC avec des équipements adaptés au niveau de tension

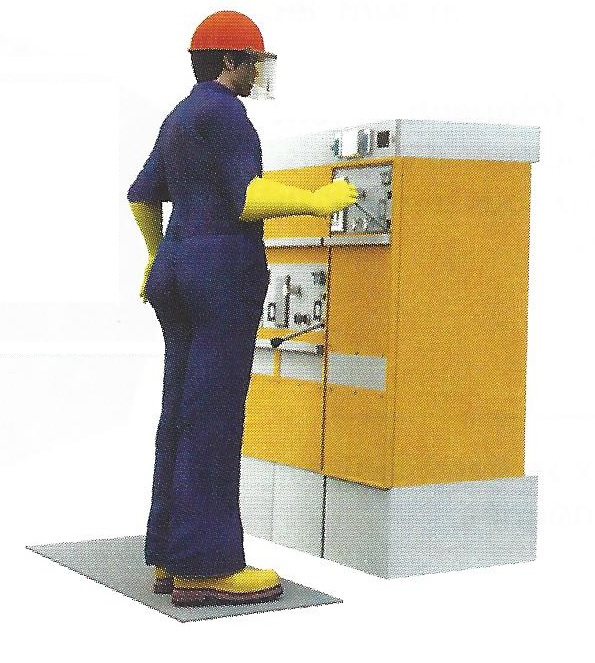

Cas des appareillages sous enveloppe métallique.

Dans le cas d'une consignation d'une installation sous enveloppe métallique, les étapes de la consignation doivent être vérifiées par les indications de la position que doivent occuper les organes de séparation et de mise à la terre.

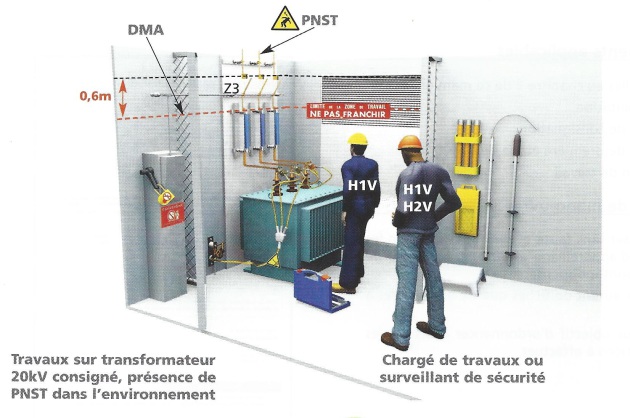

Travail au voisinage

Le travail hors tension dans la zone de voisinage renforcé (zone 2) doit être si possible évité par :

  • consignation des ouvrages voisins,

  • mise hors de portée des installations voisines (obstacles).

Dans le cas contraire ces travaux sont réservés au personnel habilité "V“ : H1V, H2V et HC.

Les précautions suivantes doivent être prises :

  • La DMA (distance minimale d'approche) doit être indiquée par mise en place d'une signalisation.

  • Les limites de la zone de travail ainsi que ses accès doivent être balisés.

  • Une surveillance permanente doit être assurée par un surveillant habilité H1V afin d'interdire l'accès à la zone 3 par franchissement de la DMA.

Matériel et équipement de sécurité

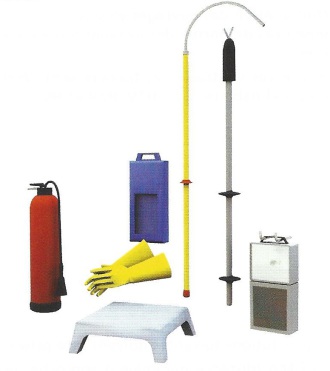

Équipements de secours de poste

On trouve dans les postes de transformation HTA des équipements de secours définis par la norme NF C 13-100/13-200 :

  • Paire de gants isolants adaptés à la tension

  • Tabouret ou tapis isolant,

  • Détecteur de tension VAT HT,

  • Perche de sauvetage,

  • Système de mise a la terre et en court-circuit (poste ouvert).

Équipement complémentaire :

  • Extincteur pour feu électrique,

  • Lampe de sécurité.

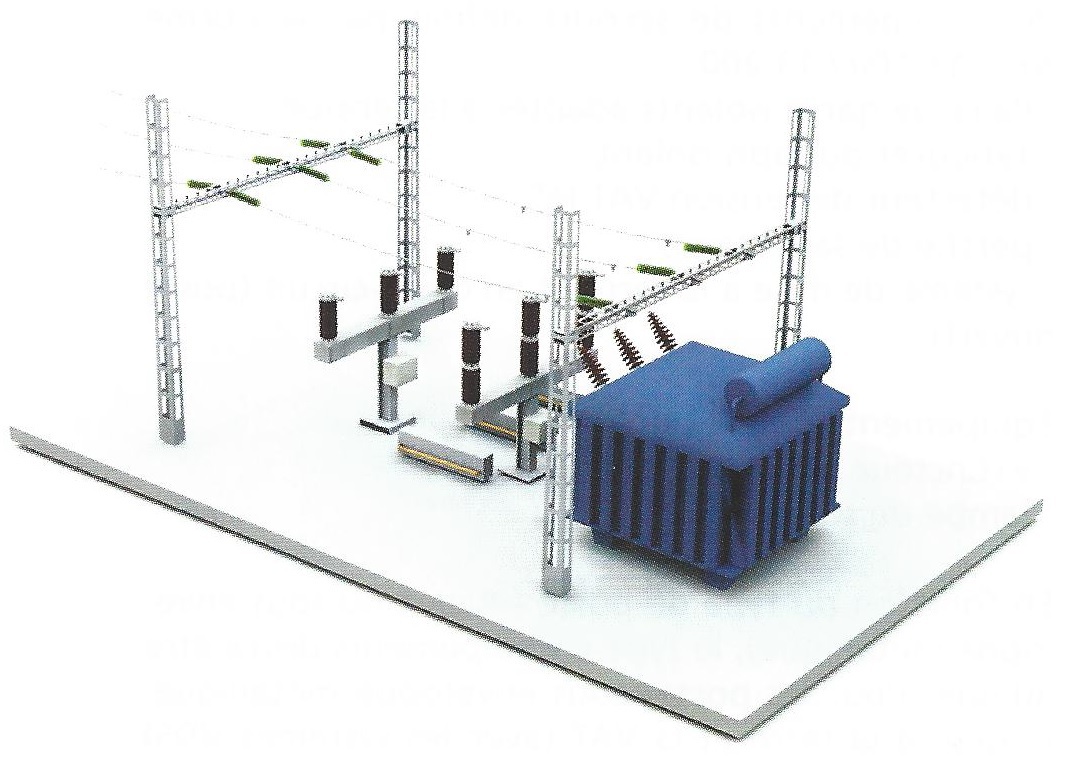

En fonction du type de poste (ouvert ou sous enveloppe métallique), le type d'équipements devra être adapté. Pour les postes sous enveloppe métallique, la mise à la terre et la VAT (avec les systèmes VDS) sont souvent intégrés.

Ces équipements sont complétés par une signalisation obligatoire.
